Aussen Geländer

6 88882

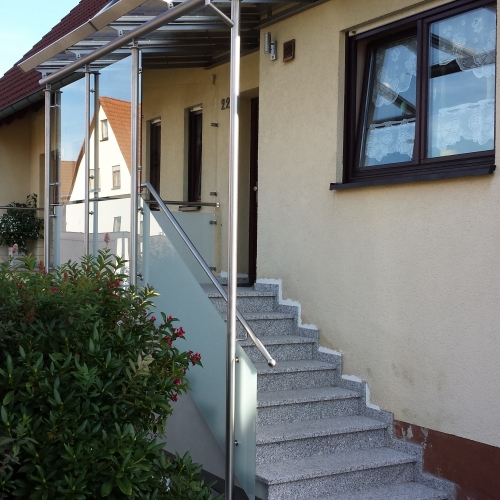

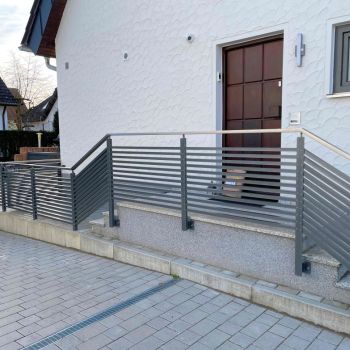

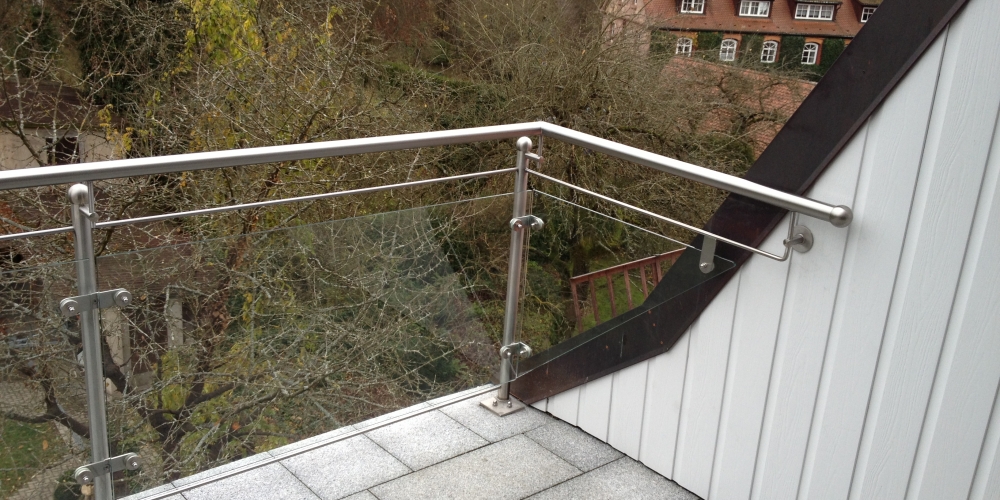

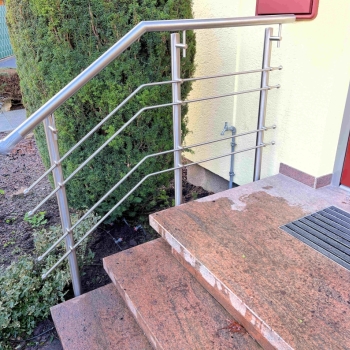

Treppe / Treppengeländer 217 hochgeladen: 18 Dec 2016 Nebenaufgang zur Dachwohnug
15 96796

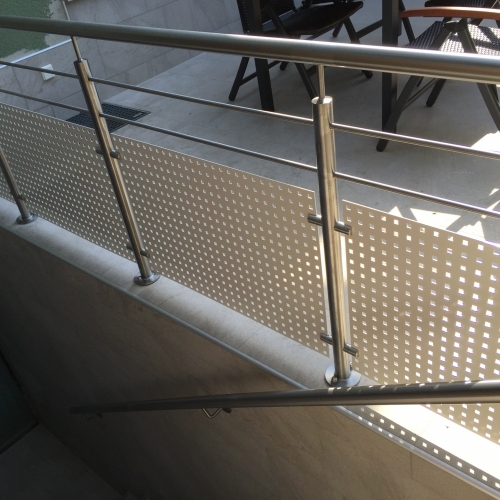

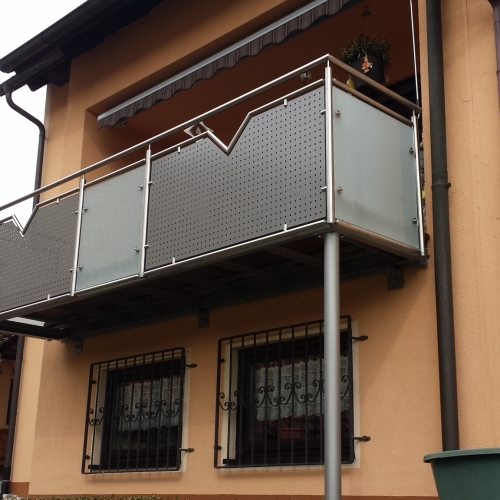

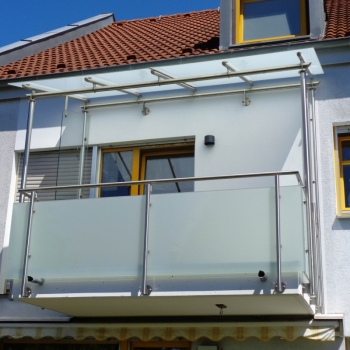

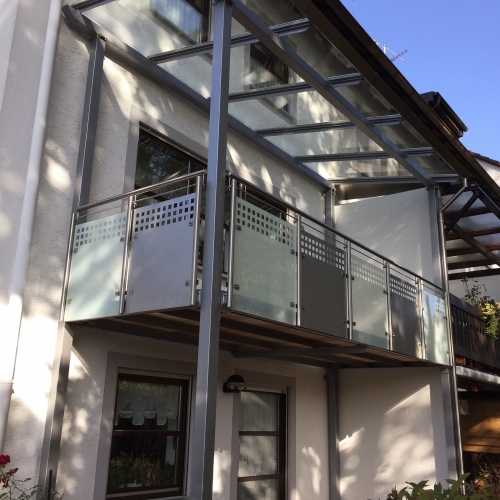

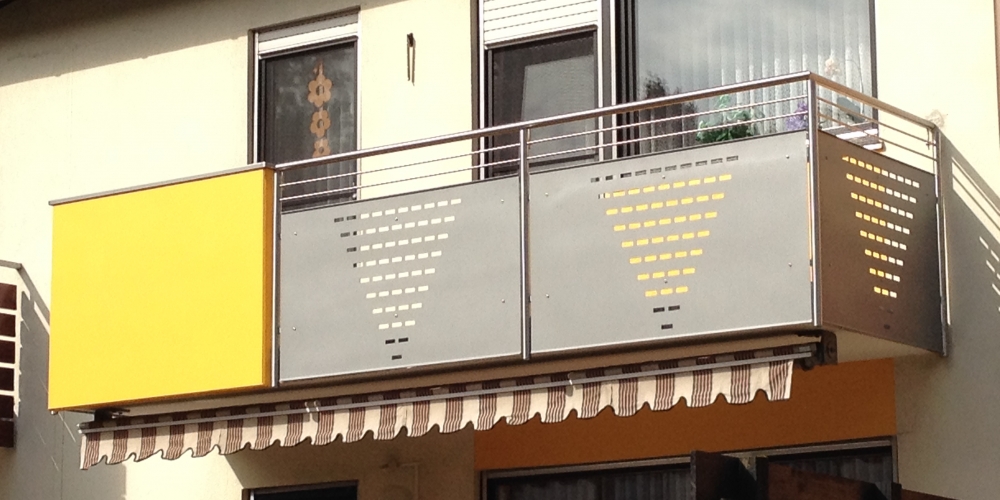

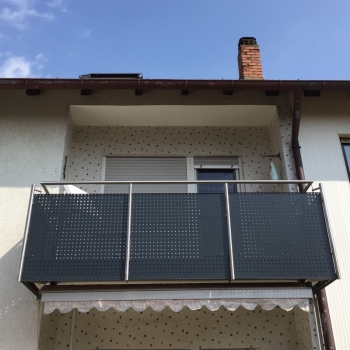

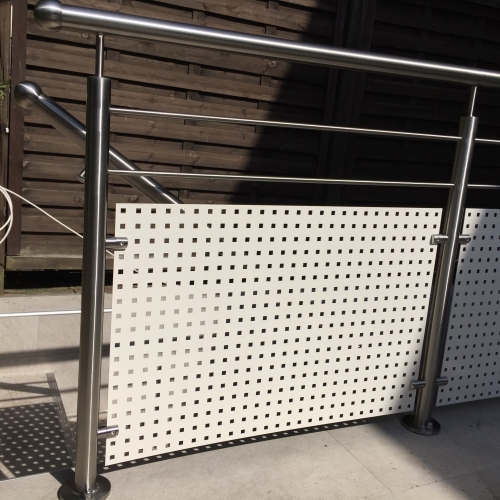

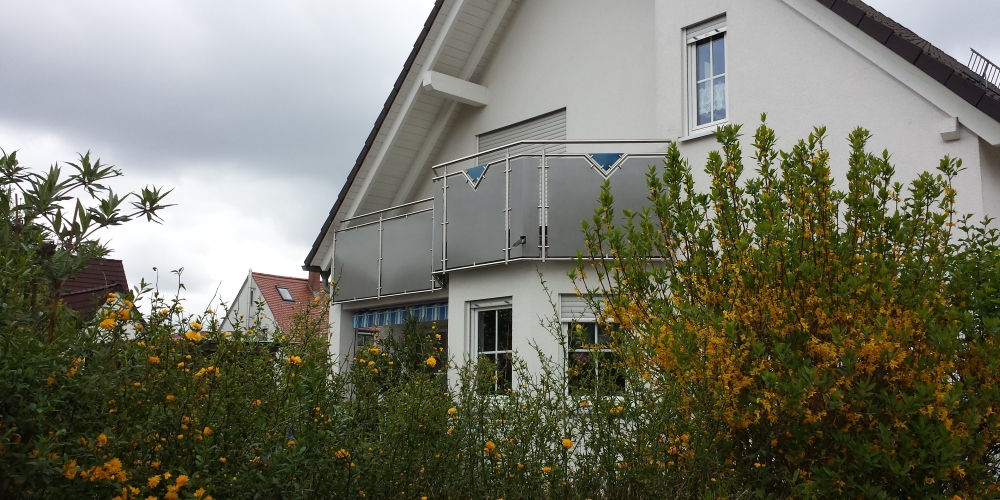

Balkongeländer 251 hochgeladen: 23 Mar 2017 Balkon mit Edelstahlgeländer /Lochblech und Glas kombination
2 52779
Treppeneländer 224 hochgeladen: 18 Dec 2016
8 97913

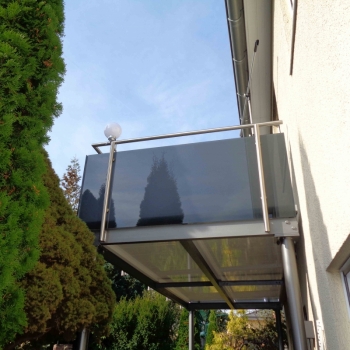

Balkongeländer 222 hochgeladen: 18 Dec 2016 Überdachung unten hervorspringender Balkon Edelstahlrahmen mit Verbundglas Eindeckung
20 98283

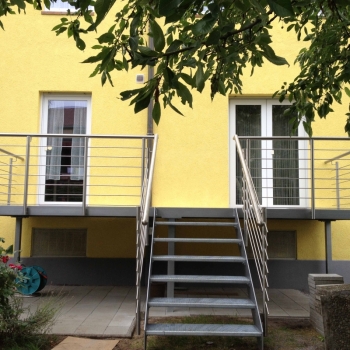

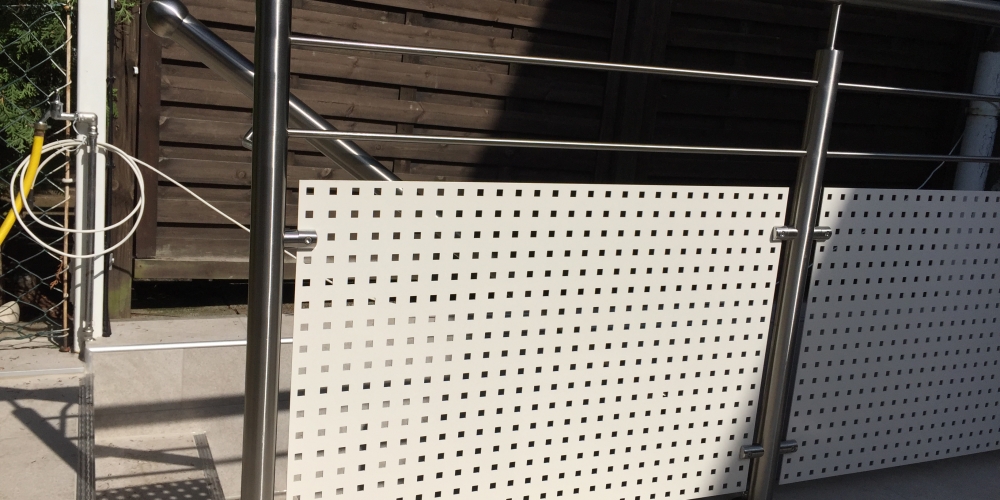

Terrasse / Terrassengeländer 233-4 hochgeladen: 18 Dec 2016 Terrassenkonstruktion mit Kunststoff Dielenbelag. Edelstahl Reelinggeländer , Abgangstreppe mit engmaschigen Gitterrost
6 86183

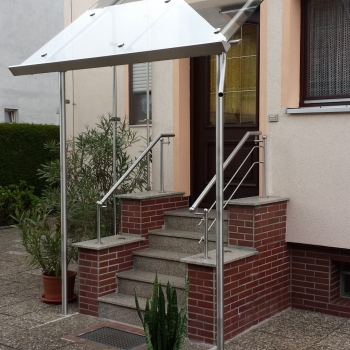

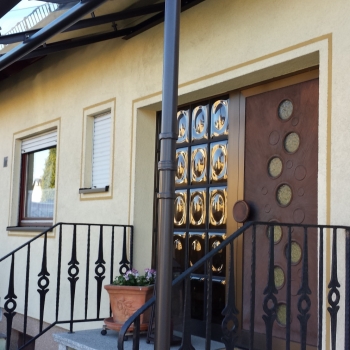

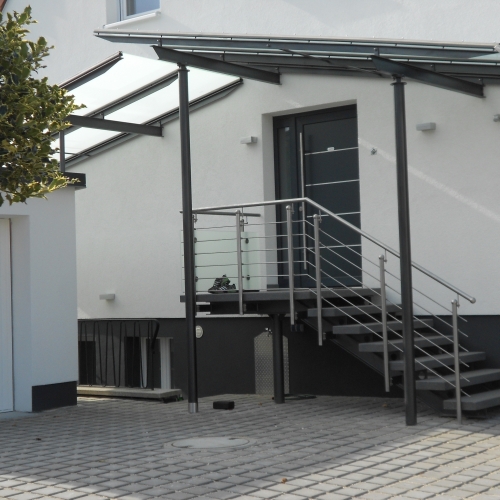

Vordach 205 hochgeladen: 18 Dec 2016
2 61520

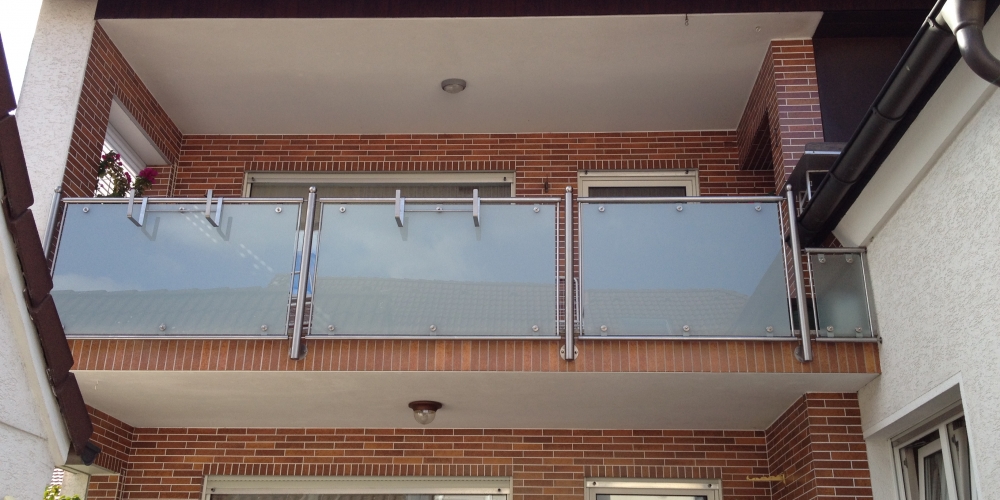

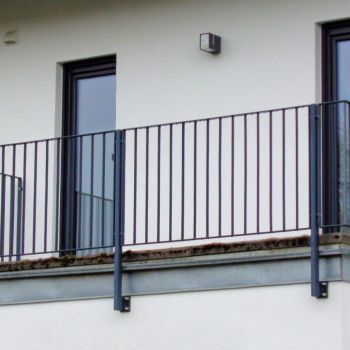

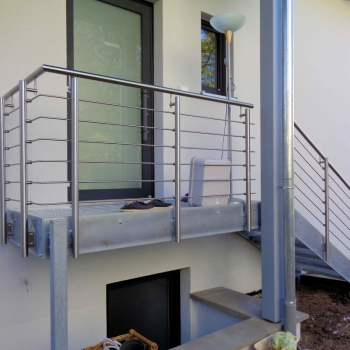

Balkongeländer 53 hochgeladen: 15 Sep 2016
4 61932

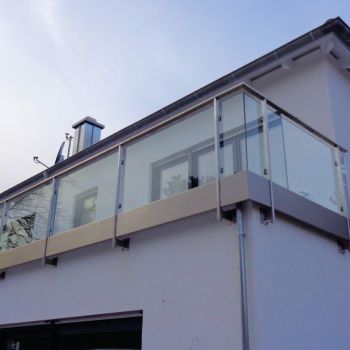

Balkongeländer 31 hochgeladen: 18 Dec 2016
5 58959

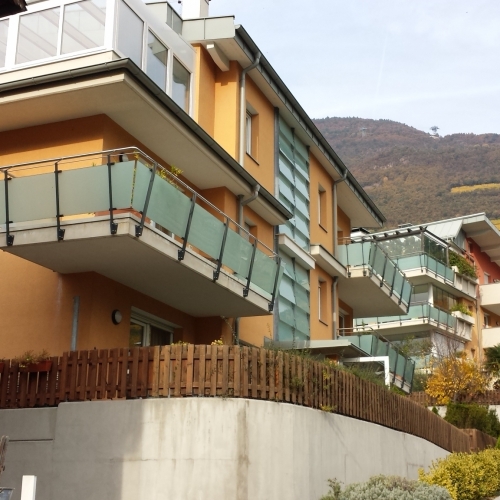

Balkongeländer 206 hochgeladen: 18 Dec 2016
3 51788
Balkongeländer 1004 hochgeladen: 18 Dec 2016
3 59535
Balkongeländer 107 hochgeladen: 18 Dec 2016
3 51402
aussen Geländer 258 hochgeladen: 18 Dec 2016
4 63158

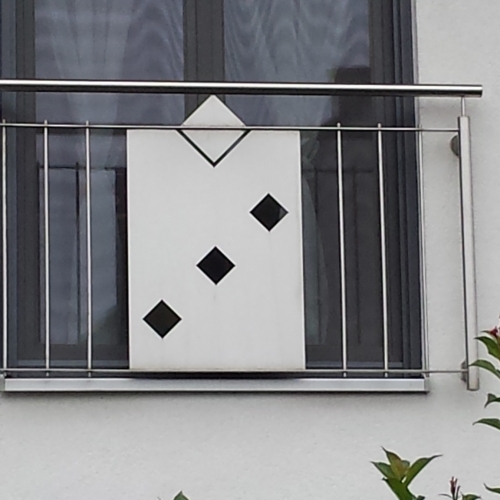

Balkongeländer 227 hochgeladen: 18 Dec 2016
2 51405

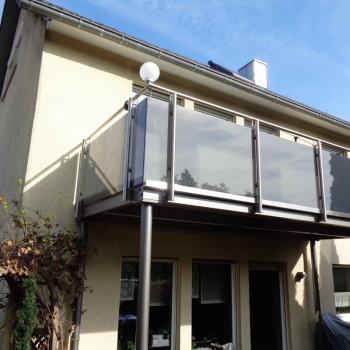

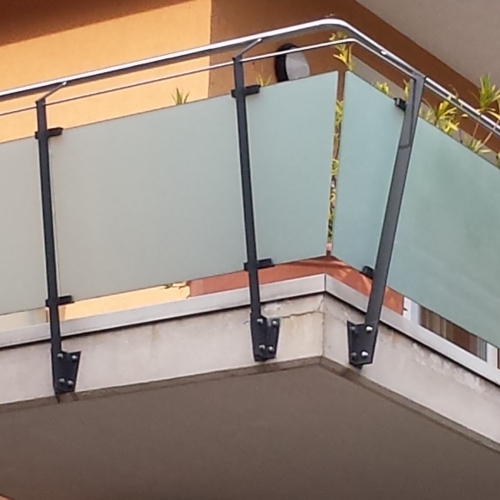

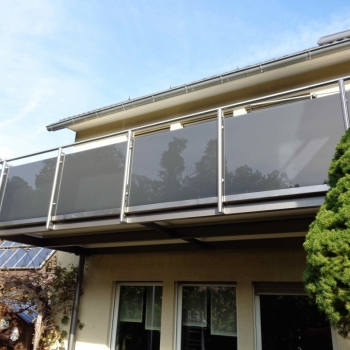

Balkongeländer 100 hochgeladen: 2 Jan 2017 Balkongeländer Stahlstützen / Feuerverzinkt / RAL 7016 mit Sicherheitsglas
21 95983

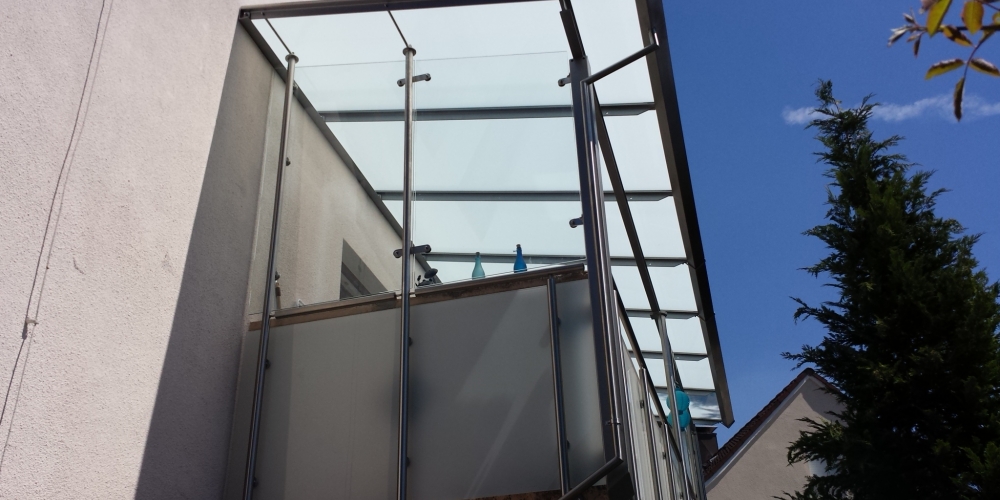

Balkon / Balkongeländer 200 hochgeladen: 18 Dec 2016 Stahlbalkon Glasdach ,Edelstahlsicherheitsglasgeländer, mit Glas Windschutz
2 55052
Balkongeländer 1003 hochgeladen: 18 Dec 2016
5 82146

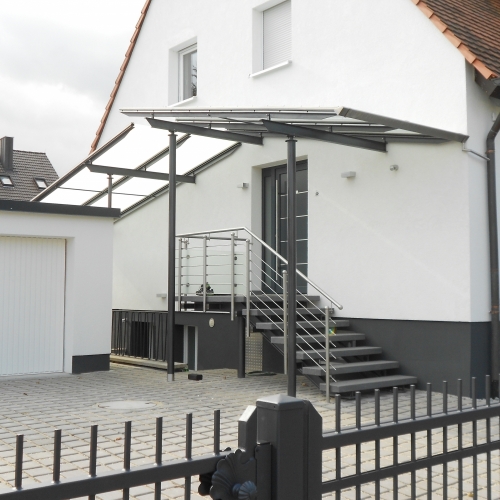

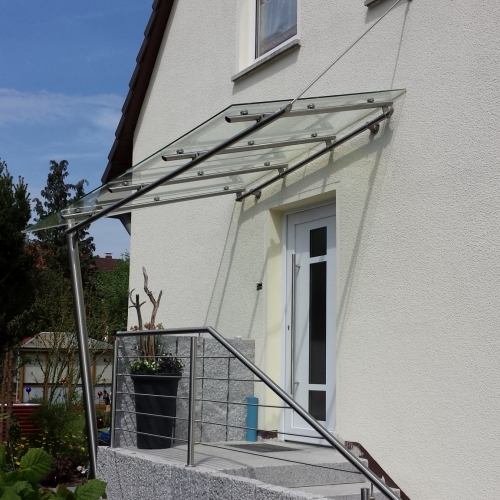

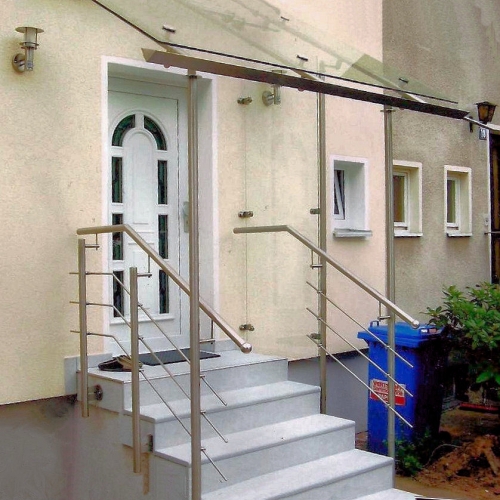

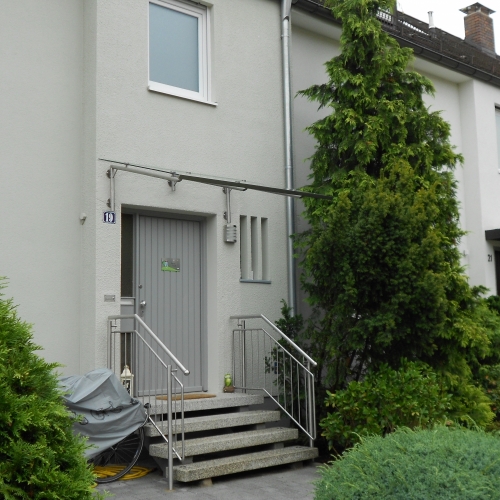

Vordach 1-1 hochgeladen: 24 Dec 2018 iligrane Eingangsüberdachung - Edelstahl mit Geländer
4 56716
Balkongeländer 51 hochgeladen: 15 Sep 2016
2 56040
Treppeneländer 229 hochgeladen: 18 Dec 2016
4 49548

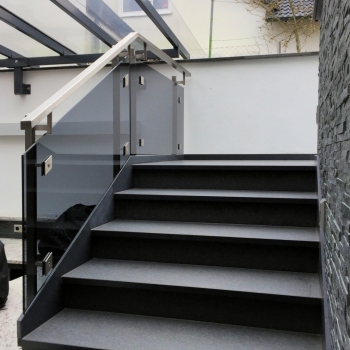

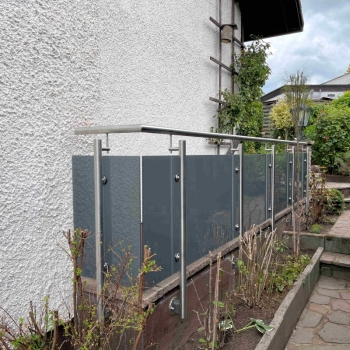

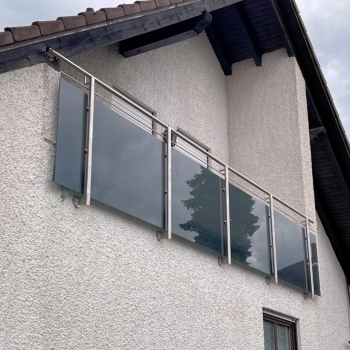

Treppengeländer 556 hochgeladen: 18 Apr 2020 Edelstahlroh konstruktion mit Rauchfarben ud Sicherheitsglas
2 55782
Balkongeländer 239 hochgeladen: 18 Dec 2016
18 100745
Terrasse / Terrassengeländer 233-2 hochgeladen: 18 Dec 2016 Terrassenkonstruktion mit Kunststoff Dielenbelag. Edelstahl Reelinggeländer , Abgangstreppe mit engmaschigen Gitterrost
6 85396

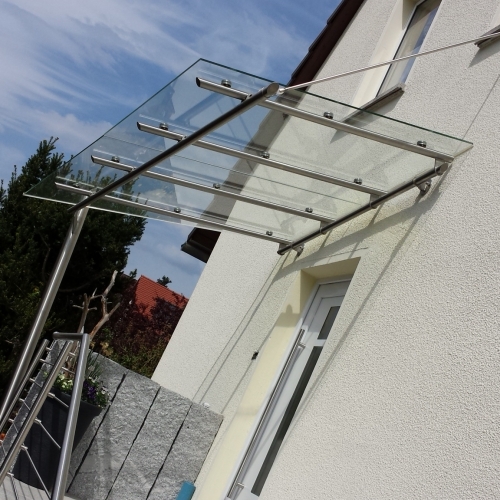

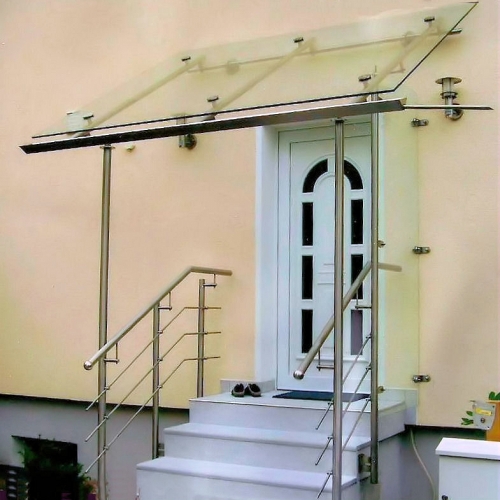

Vordach 211 hochgeladen: 18 Dec 2016 individuelle Edelstahldachkonstruktion mit Sicherheitsglas-Eindeckung
3 55977

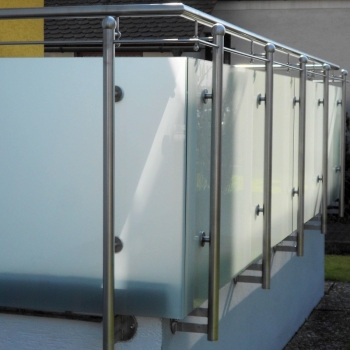

Balkongeländer 246 hochgeladen: 18 Dec 2016
6 51321
aussen Geländer 241 hochgeladen: 18 Dec 2016
20 130704
Terrasse / Terrassengeländer 233-3 hochgeladen: 18 Dec 2016 Terrassenkonstruktion mit Kunststoff Dielenbelag. Edelstahl Reelinggeländer , Abgangstreppe mit engmaschigen Gitterrost
2 40757

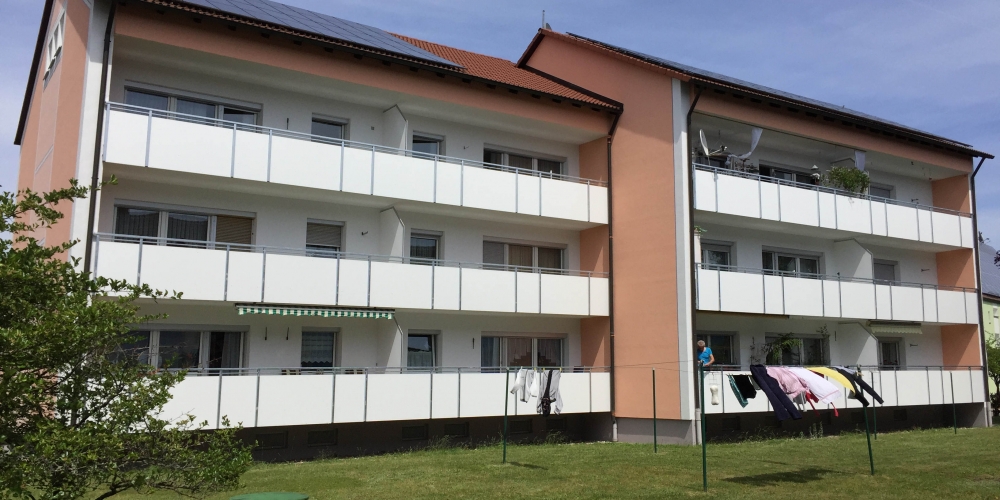

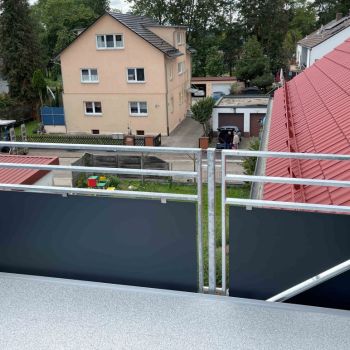

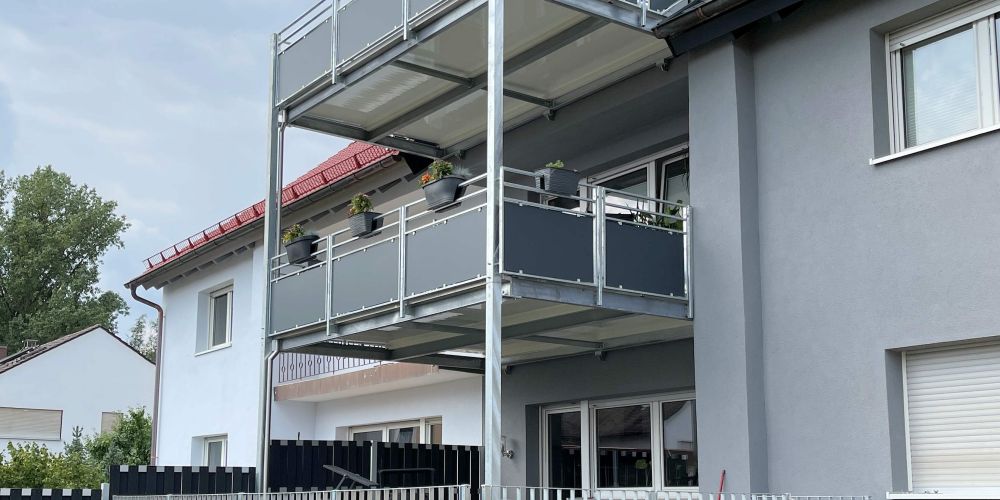

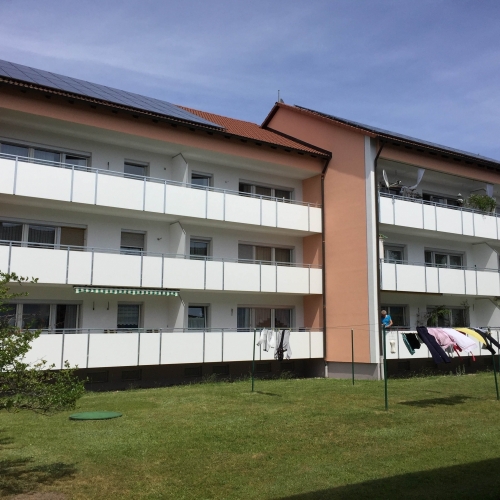

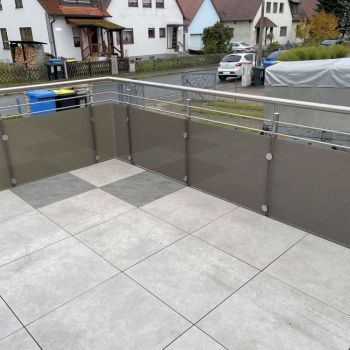

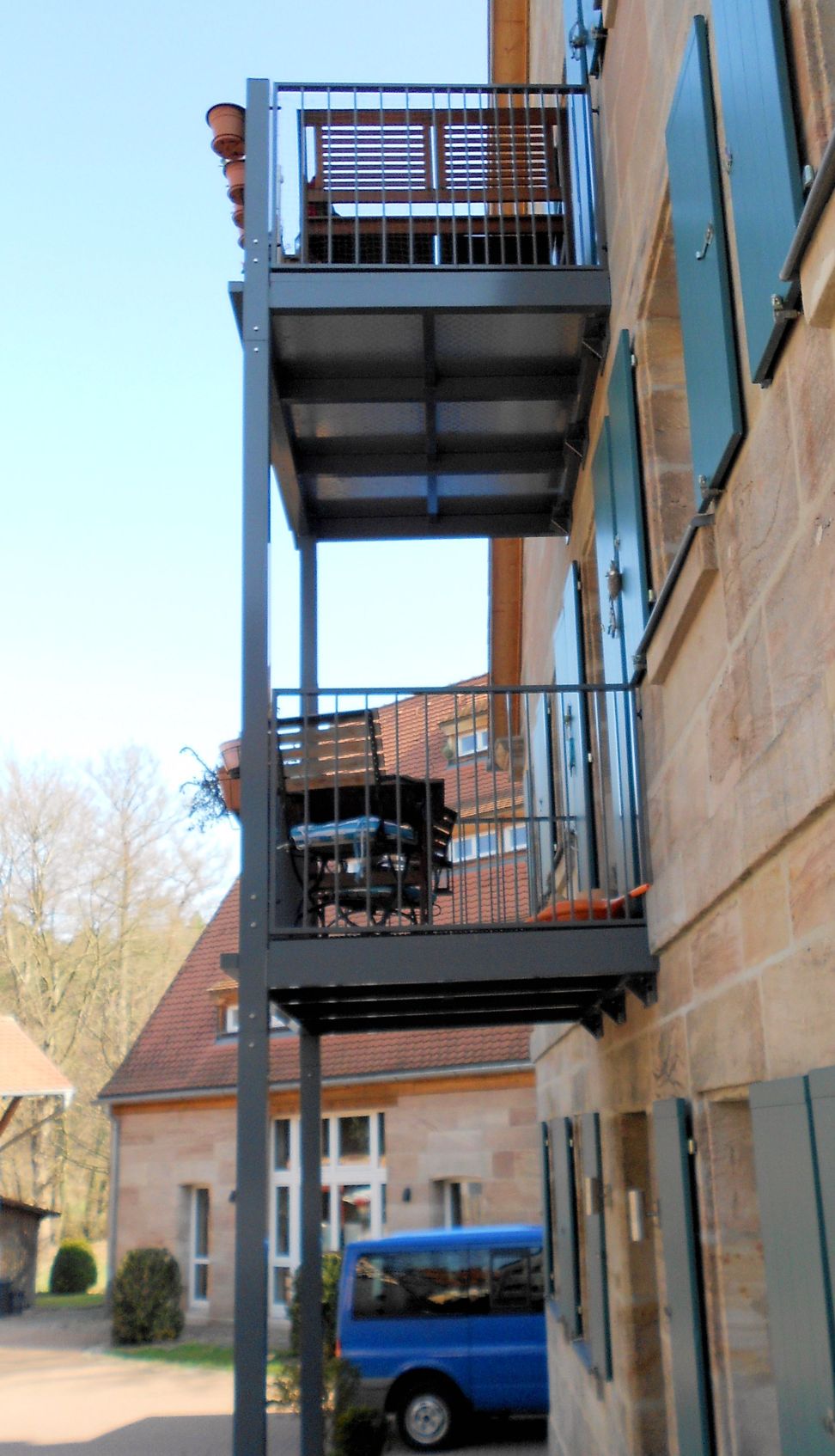

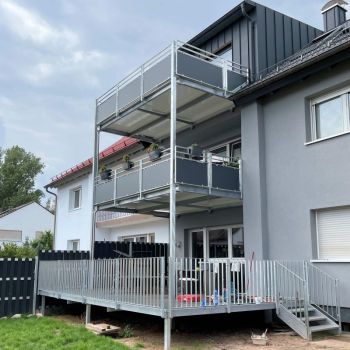

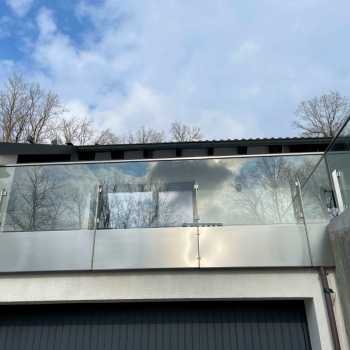

Balkon 24001 hochgeladen: 15 Feb 2024 Balkonüber 3 Geschosse in versch. Größen mit Hochreuther Systemgeländer
9 96457
Balkongeländer 245 hochgeladen: 18 Dec 2016 furnierte Stahlüberdachung mit Verbundglas Eindeckung mit versiegelten Wandanschluß
9 82677

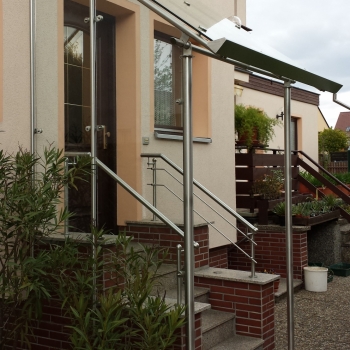

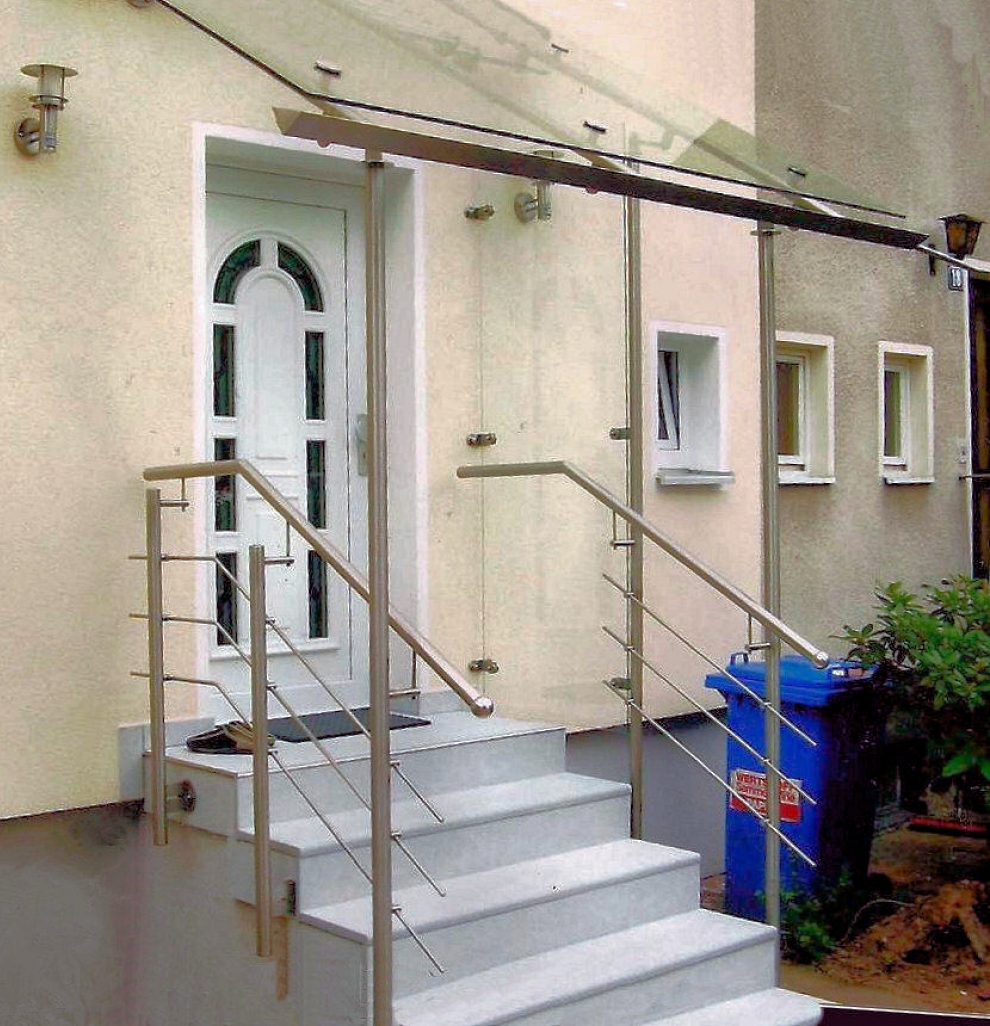

Vordach 222 hochgeladen: 18 Dec 2016 Edelstahlvordach mit Windschutz - Sicherheitsverglasungen filigrane Eingangsüberdachung mit Windschutz-Seitenteilen
2 63129
Balkongeländer 231 hochgeladen: 18 Dec 2016
3 53965

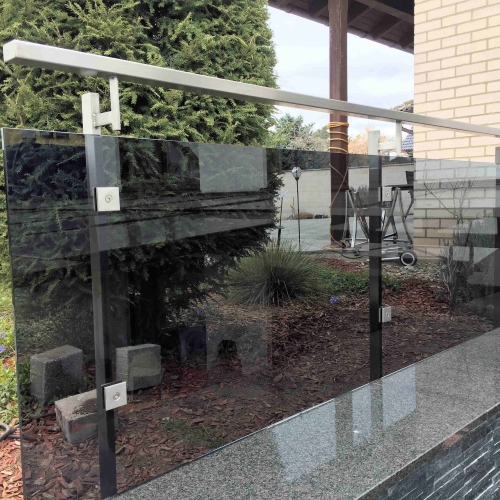

Geländer aussen 999 hochgeladen: 27 Jan 2017
1 54766

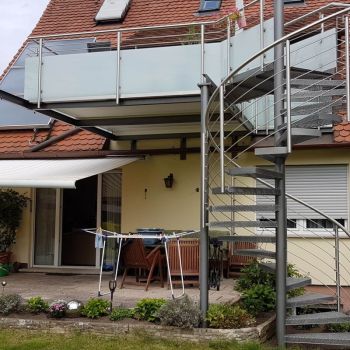

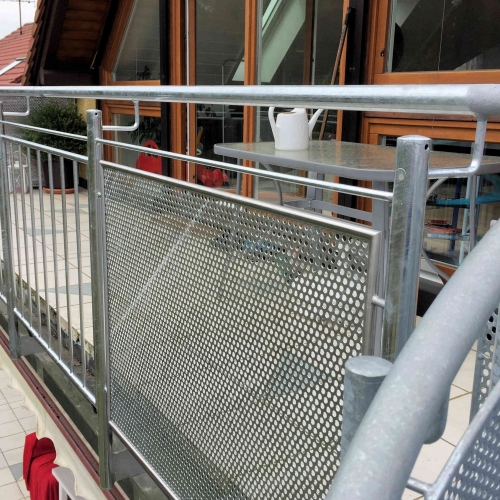

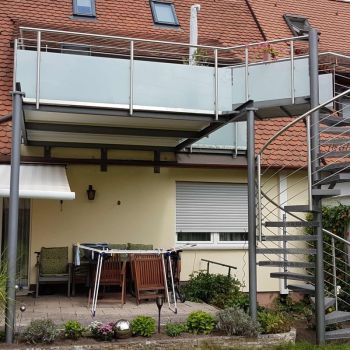

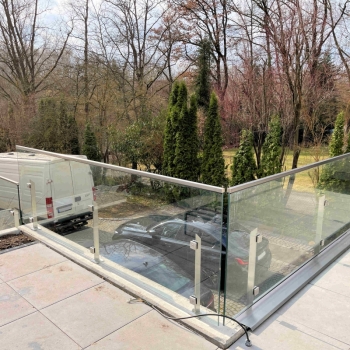

Balkon 24031 hochgeladen: 4 Mar 2024 Balkonkonstruktion mit wasserdichten Belag - dient gleichzeitig als Terrassenüberdachung - Spindeltreppe mit Lochblechstufen und Laufsteg
2 60865
Balkongeländer 207 hochgeladen: 18 Dec 2016
5 86933
Vordach 218 hochgeladen: 18 Dec 2016
3 57391
Balkongeländer 252 hochgeladen: 18 Dec 2016
3 56896
Balkongeländer 77 hochgeladen: 15 Sep 2016
32 103566

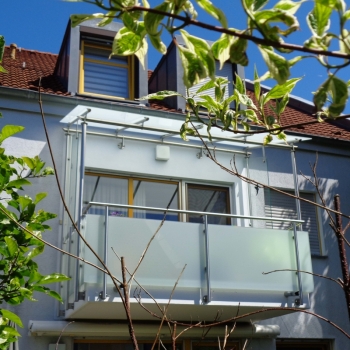

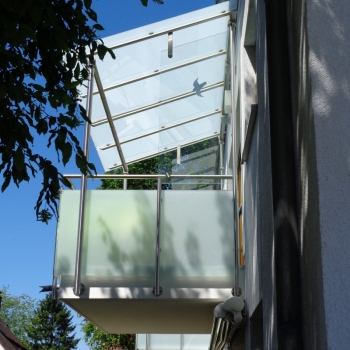

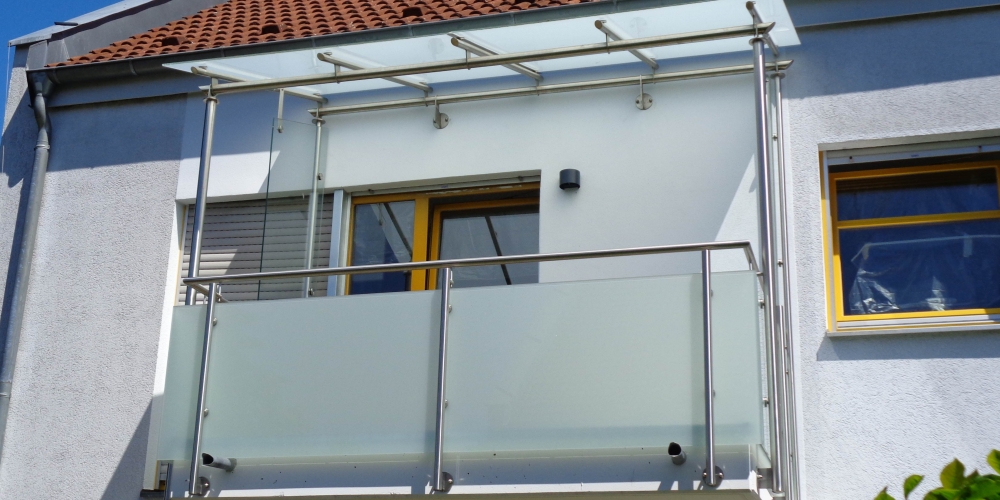

Balkon 22001-3 hochgeladen: 23 Jan 2022 Balkonüberdachung als Fortführung von einem Edelstahlrundrohrgeländer mit mattweißer Sicherheitsverglasung und integrieten Windschutz-Seitenteil.
5 56584
Treppengeländer 230 hochgeladen: 18 Dec 2016
4 60678

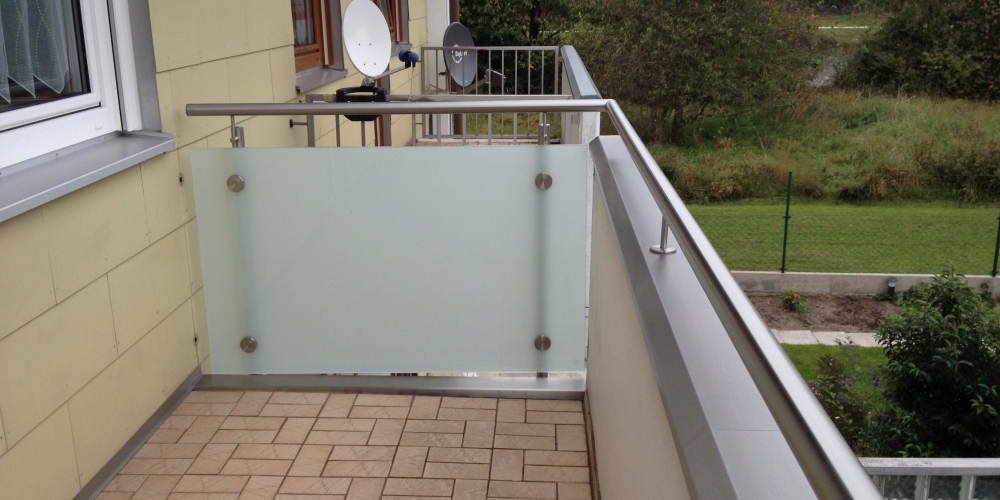

Balkongeländer 251 hochgeladen: 18 Dec 2016
2 64895

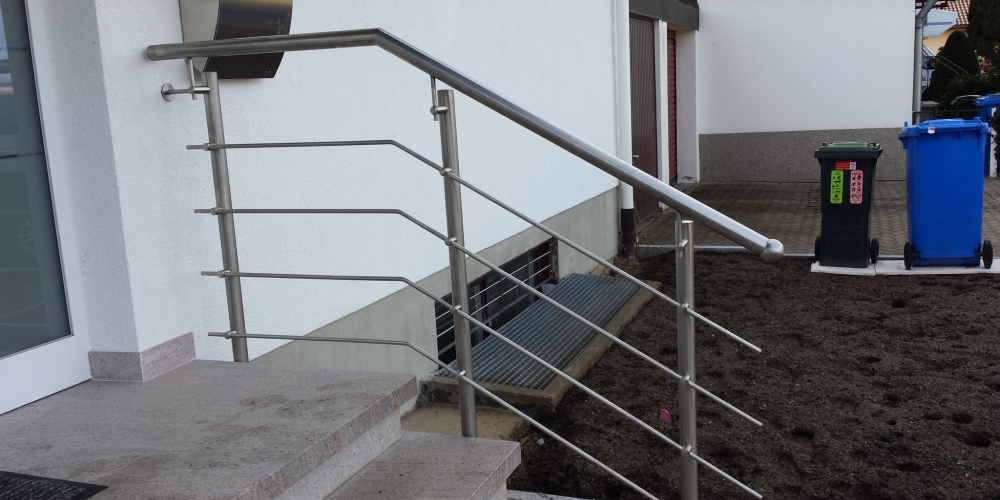

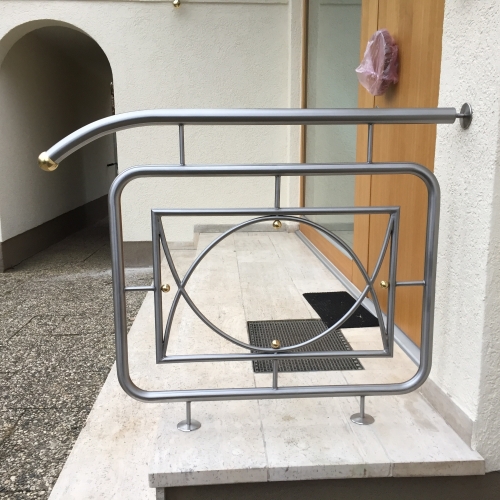

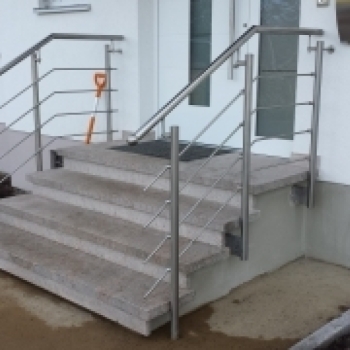

Aussen Treppengeländer 219 hochgeladen: 18 Dec 2016
To Top

Geländer (Quelle wikipedia.org)



Stadtgeländer in Frankreich
Brückengeländer
Treppengeländer
Treppengeländer mit Glasfüllung
Hölzernes Treppengeländer mit Traljen aus der Zeit um 1900 in einem deutschen Mietshaus

Ein Geländer ist eine Absturzsicherung oder ein Personenführungselement.

Man findet Geländer an

  • Gebäuden (an Balkonen, Dachgärten, Treppen, bei Fenstern mit niedrigen Brüstungen (unter 80 cm) oder auch vor raumhohen Glasfassaden).
  • Wegen (Laderampen, Brücken, Böschungen, …)
  • Fahrzeugen (auf Schiffen (siehe Reling), an LKWs (Silo-Sattelzügen), …)
  • Industrieanlagen und Maschinen (an Kränen, Stegen, Rohrbrücken, Behältern, Silos, …)
  • Sonderbauwerken (zum Beispiel an Gartenbau-Kunstwerken, Aussichtstürmen, …)
  • Gerüsten
  • anderen Absturzkanten (an befestigten Gewässer-Ufern, Dampferanleger, …)
  • an technischen Einrichtungen (an Herden, Aufzugskabinen aus Glas, Hebebühnen, …)

Materialien sind Holz, Stahl, Kunststoff, Beton und andere. Es gibt dauerhaft befestigte Geländer und solche, die sich leicht demontieren lassen.

Anforderungen

Geländer können von Architekten und Designern als besonders gestaltetes Element eingesetzt werden. Form und Gestaltung der Geländer haben dann einen prägenden Einfluss auf den Gesamteindruck, den ein Gebäude oder eine Anlage (ebenso ein Park, ein Schiff, eine Maschine usw.) bietet.

Die Form der Geländer von Treppen in Gebäuden ist in Deutschland in der DIN-Norm 18065 „Gebäudetreppen“, in den Landesbauordnungen und in den Unfallverhütungsvorschriften (UVV) geregelt. Treppengeländer müssen bei allen Treppen mit mehr als drei Stufen vorgesehen werden.

Der horizontale Abschluss wird meist als Handlauf bezeichnet. Der Handlauf ist fest auf den senkrechten Geländerpfosten montiert, bei Ganzglasgeländer auf dem statisch wirkenden Sicherheitsglas. Zwischen den Geländerpfosten und dem Handlauf befinden sich die Füllungen (Platten, Glas, Lochblech, Draht, Seile oder andere Muster und Materialien) oder Stäbe senkrecht (mit maximal 12 cm Stababstand, für Kindergärten und -Tagesstätten gilt 8,9 cm) oder ein bis zwei horizontale Kniestäbe (mit maximal 50 cm Abstand) und eine Fußleiste.

Die Geländerkonstruktionen erhalten in der Regel Wärmedehnungsausgleiche, die auch die Montagestöße darstellen.

Höhe

Treppengeländer müssen – über die Stufenvorderkante gemessen – mindestens 90 cm hoch sein (in Arbeitsstätten mindestens 100 cm[1]). Bei Absturzhöhen von mehr als 12 m wird meist für alle Gebäude eine Höhe von mindestens 110 cm gefordert. Die einzelnen Bundesländer haben hierzu unterschiedliche Regelungen. In Baden-Württemberg ist eine Höhe von 90 cm auch über 12 m Absturzhöhe gefordert. Wenn die Breite der Umwehrung (z. B. bei Rolltreppen) einen zusätzlichen Schutz gegen Absturz bietet, können o.g. Mindesthöhen entsprechend unterschritten werden.

Brückengeländer dienen als Absturzsicherung für Fußgänger oder Radfahrer. Die Geländer sind aus Stahl oder Aluminium und haben bei Absturzhöhen von weniger als 12 m eine Mindesthöhe von 1,0 m, bei größeren Absturzhöhen beträgt die Mindesthöhe 1,1 m. Neben Radwegen ist in Deutschland eine Geländerhöhe von mindestens 1,3 m vorgeschrieben.[2] Brückengeländer haben zum Teil im Handlauf ein Stahlseil als Haltesicherung für Fahrzeuge für eventuelle Unfälle. Die Empfehlungen für Radverkehrsanlagen schlagen 1,30 m Geländerhöhe vor.

Sicherheitsaspekte

Bei älteren Geländern muss man davon abraten, sich (in Gruppen) an das Geländer anzulehnen, da sich meistens nur schwer einschätzen lässt, wie weit im Bereich der Geländerpfosteneinspannung das Material geschwächt ist. Abnutzung kann durch Alterung entstehen. Hierzu gehört Korrosion bei Stahl, Verfaulen bei Holz, Versprödung bei Kunststoffen, durch Belastung und durch sonstige Einflüsse. Durch die Verwendung dauerhafter Korrosionsschutzsysteme wie einer Feuerverzinkung oder eines Duplex-Systems (Feuerverzinkung plus Beschichtung) bzw. durch die Verwendung von rostfreiem Stahl ist Korrosion an Stahlgeländern heute nahezu ausgeschlossen.

Wenn sich bei Balkongeländern aus Metall im Bereich Geländerpfosteneinspannung Probleme einstellen, kann man diese durch seitliche Befestigungen oder (noch besser) durch Maßnahmen an den Balkonunterseiten in den Griff bekommen.

Bei Brücken (ebenso wie bei einigen anderen Bauwerken) schreibt die DIN 1076 jährliche Standsicherheits-Prüfungen vor. Dazu gehört immer auch die Überprüfung der Geländer.

Statik

In der Fachsprache der Statiker (Tragwerksplaner) entspricht die Geländerhöhe der Kragarmlänge des Geländers.

Geländer an der Jubiläumswarte

Die wirklich erforderlichen Materialstärken und Größen der Verbindungsmittel für die Geländer berechnet üblicherweise der Ingenieur für Tragwerksplanung, wenngleich etliche Geländer auch ohne statische Berechnung durch Bauschlosser, Zimmerleute, Tischler oder andere Handwerker oder Designer etc., errichtet werden. Kommt hierbei eine Person zu Schaden, kann dies unter Umständen strafrechtlich relevant werden.

Nach der DIN 1055 müssen neben dem Eigengewicht des Geländers noch Horizontal- und Vertikallasten angenommen werden, die durch Wind, Personen oder Auflehnen entstehen. In der DIN gibt es 21 Nutzungskategorien mit drei verschiedenen Anprallasten. Für Privathäuser gilt eine Belastung von 0,5kN/m (entspricht rd. 50 kg je Meter Geländer). In öffentlichen Gebäudes sind es 1,0kN/m, für Gebäude mit Menschenansammlungen 2,0kN/m. Die Lasten sind an der obersten Stelle bzw. dem Handlauf anzusetzen. Ein Statiker ermittelt die maßgebenden Beanspruchungen, woraus sich die Pfostenabstände und Profilquerschnitte ergeben.

Für Geländer aus dem Katalog brauchen normalerweise keine neuen statischen Berechnungen erstellt werden, wenn eine Typenstatik erstellt wurde und diese vom Prüfstatiker geprüft und zur Ausführung freigegeben wurde.

Auch die Wanddicke der verwendeten Profile ergibt sich durch die Statik, die Schweißfähigkeit und die Absturzhöhe. Bei einer Absturzhöhe von 12 m und einer Brüstungshöhe von 90 cm beträgt die Profildicke 3 mm. Ab einer Abstürzhöhe von 12 m beträgt die Brüstungshöhe 110 cm bei einer größeren Profildicke. Liegt die Absturzhöhe über 12 m muss das Profil nochmals verstärkt werden, da die Statik mit erhöhter Windlast berechnet wird.

Montage

Da das Versagen einer Bauteilverbindung am Geländer zu einer Gefahr für Leben oder Gesundheit von Menschen oder erheblichen wirtschaftlichen Folgen führen kann, sollten grundsätzlich Geländer nach Zulassung bemessen und befestigt werden.

Für die Verankerung einer Balkonplatte dürfen im vorderen Randbereich nur risstaugliche, spannungsfreie bzw. spreizdruckfreie, bauaufsichtlich zugelassene Dübel aus Edelstahl V4A verwendet werden. Dies sind in der Regel zugzonentaugliche Klebeanker sowie Hinterschnittanker. Korrosionen (durch Spannungsrisse und an Bauteilverbindungen) sind grundsätzlich zu vermeiden. Zur Vermeidung einer Kontaktkorrosion dürfen zum Beispiel Edelstahl-Geländer nicht mit verzinkten Schrauben befestigt werden.

Einteilung der Geländer

Grundsätzliches

Geländer aus feuerverzinktem Stahl und Glas
  • Baujahr/Epoche und Region
  • Design (Designer/Architekt, Ingenieure, Künstler, Handwerker)
  • Form (Individuell oder typisiert (Massenware))
    • Handlauf mit Geländerfüllung, Füllstabgeländer, Knieleistengeländer, Geländer mit Verkleidung
    • Stahlrohrgeländer, Stahlseilgeländer, Lamellengeländer, Glasgeländer, Stahlbetonfertigteil, gemauertes Geländer
      • Platten, Glas, Lochblech, Draht, Seile
  • Herstellung durch
    • Handwerk:
      • Steinmetz (Bildhauer), Maurer, Schmied, Zimmermann, Bauschlosser, Glaser, Tischler (Schreiner)
    • Industrie:
      • Glas-, Metall-, Holz- oder Kunststoff-Betriebe (oder Fabriken)
    • Künstler und Autodidakten, …
  • Material (Glas, Seile, Gewebe, Asbestzement-Faserplatten, PVC-Wellplatten)
  • Statik (Berechnung für Einzelgeländer oder Typen/Systemgeländer oder ohne Berechnung nach Gefühl und/oder Erfahrung des Ausführenden)
  • Zusatzelemente an Geländern (Blumenkastenhalter, Sicht- und Windschutz, Wäscheleinenhalter, Übersteigschutz, Halter für Sonnenschirm, Satellitenantennen, …)
  • Funktion (Absturzsicherung, Wegführung, Ornament)

Ganzglasgeländer

Ganzglasgeländer zeichnen sich dadurch aus, dass es keine weiteren (statisch wirksamen) baukonstruktiven Elemente wie Geländerstäbe oder -pfosten gibt. Ganzglasgeländer werden üblicherweise als im Boden verspannte Platten aus Sicherheitsglas ausgeführt. Ebenso werden oft (fälschlicherweise) Geländer bezeichnet, die eine Absturzsicherung aus Glasscheiben besitzen, bei denen also lediglich die Zwischenelemente aus Glas bestehen. Um die Sicherheit der Konstruktion zu gewährleisten, sind die technischen Richtlinien für absturzsichernde Verglasung (TRAV) anzuwenden. Wird kein Bauprodukt mit Regelzulassung verwendet, ist der Nachweis der Einhaltung der TRAV zu erbringen und eine Zustimmung im Einzelfall (ZiE) zu beantragen. Mit der Einführung der DIN 18008 existiert inzwischen eine Grundlage, um eine statische Berechnung von Gläsern durchführen zu können. Eine ZiE lässt sich dadurch in vielen Fällen vermeiden.

Siehe auch

Literatur

  • Hans-Walter Goldelius: Balkon- und Treppengeländer. Richtig planen, konstruieren und montieren. Verlag Coleman, 2001, ISBN 3-87128-054-2.
  • Willibald Mannes: Treppen und Geländer. Verlagsgesellschaft Rudolf Müller, 2004, ISBN 3-481-02125-9.
  • DIN ISO 18065: Treppen; Begriffe.
  • Publikationen des Deutschen Instituts für Treppensicherheit[3]
  • BGI/GUV-I 561, 'Information Treppen' der Deutschen Gesetzlichen Unfallversicherung (DGUV)[4] (ehemals BG-Information „Treppen“ BGI 561)
Commons: Geländer – Sammlung von Bildern, Videos und Audiodateien
Wiktionary: Geländer – Bedeutungserklärungen, Wortherkunft, Synonyme, Übersetzungen

Einzelnachweise

  1. ↑ Arbeitsstätten-Richtlinie ASR 12/1-3
  2. ↑ Bundesanstalt für Straßenwesen: Zusätzliche Technische Vertragsbedingungen und Richtlinien für Ingenieurbauten ZTV-ING, Teil 8 Bauwerksausstattung, Abschnitt 4 Rückhaltesysteme, Tabelle 8.4.1 Mindestabmessungen, Stand 2013/12:
  3. ↑ Abschnitt Gutachten und Normen des Internetauftritts des Deutschen Instituts für Treppensicherheit, abgerufen im Juni 2016
  4. ↑ Information Treppen, abgerufen im Juni 2016



Dieser Artikel basiert auf dem Artikel Geländer aus der freien Enzyklopädie Wikipedia und steht unter der Doppellizenz GNU-Lizenz für freie Dokumentation und Creative Commons CC-BY-SA 3.0 Unported (Kurzfassung). In der Wikipedia ist eine Liste der Autoren verfügbar.
